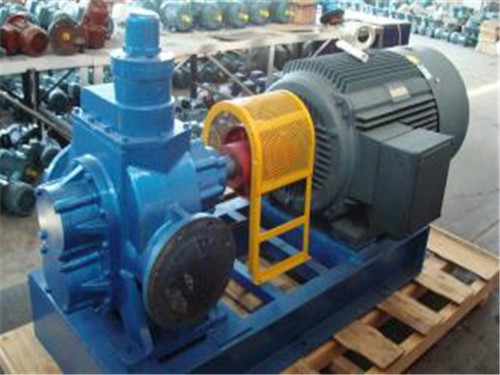

YCB圓弧齒輪泵的結構主要包括以下幾個關鍵部件:
齒輪:
作為泵的核心部件,齒輪的設計和制造精度直接影響到泵的性能和效率。
YCB圓弧齒輪泵采用特定的圓弧齒形設計,這種設計有助于減少齒輪間的摩擦和磨損,提高泵的運行穩定性和使用壽命。
齒輪采用雙圓弧正弦曲線齒形制造,與傳統的漸開線齒輪相比,具有壓力脈動小、噪音低、效率高、壽命長等優點。
軸:
軸是支撐和傳動齒輪的重要部件。
它連接著電機的動力輸出端和齒輪,將電機的旋轉運動傳遞給齒輪,從而驅動泵體內的介質流動。
泵體:
泵體是容納齒輪和其他內部零件的外殼。
它通常由高強度、耐腐的材料制成,以承受泵在運行過程中產生的壓力和介質可能帶來的腐。
泵體的設計需考慮介質的流動性和泵的效率。
泵蓋:
泵蓋與泵體配合,共同封閉泵的內部空間,防止介質泄漏。
泵蓋上通常還設有各種接口和通道,以便介質的進出和泵內壓力的調節。
軸承套:
軸承套用于支撐和固定軸,減少軸在旋轉過程中的摩擦和磨損。
它通常由耐磨、耐腐的材料制成,以確保泵的長期穩定運行。
軸端密封:
軸端密封是防止泵內介質從軸端泄漏的關鍵部件。
YCB圓弧齒輪泵通常采用高質量的密封件,如機械密封或填料密封,以確保泵在高壓、高溫或腐性介質下的密封性能。
此外,YCB圓弧齒輪泵還可能包括其他輔助部件,如安全閥、壓力表、溫度計等,以便對泵的運行狀態進行監測和控制。這些部件共同構成了YCB圓弧齒輪泵的整體結構,確保了泵的、穩定和安全運行。
總的來說,
YCB圓弧齒輪泵的結構設計合理、緊湊,各部件之間配合緊密,能夠滿足各種工況下的介質輸送需求。同時,其結構簡單、拆裝方便的特點也便于用戶進行日常維護和保養。
